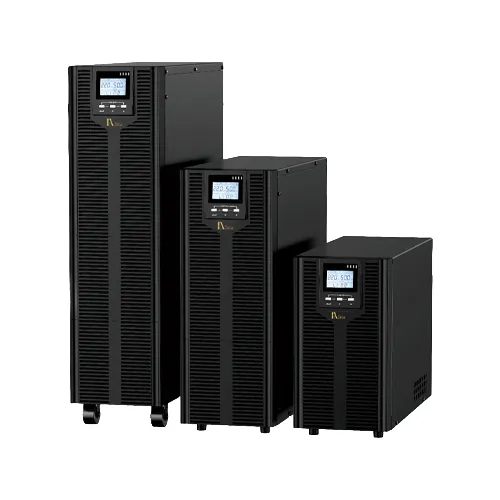

یو پی اس آنلاین EAST مدل EA900 (۱۰ تا ۲۰ کیلوولت‌آمپر)
سری EAST EA900 G4 10-20kVA یک یو‌پی‌اس آنلاین دبل کانورژن فرکانس بالا با ضریب توان خروجی 1 است که در ظرفیت‌های 10، 15 و 20kVA و در پیکربندی ورودی سه‌فاز/خروجی تک‌فاز (3:1) و تک‌فاز/تک‌فاز (1:1) عرضه می‌شود.
- تکنولوژی
- آنلاین (Double Conversion)
- ظرفیت
- ۱۰–۲۰ kVA
- تکنولوژی آنلاین دبل کانورژن فرکانس بالا
- کنترل DSP پیشرفته و تکنولوژی 3-level
- ضریب توان خروجی 1.0
- راندمان تا 95% و تا 98% در حالت ECO
- ورودی سه‌فاز / خروجی تک‌فاز (3:1) با محدوده ولتاژ ورودی وسیع
- قابلیت موازی‌سازی تا 4 دستگاه
- نمایشگر LCD + LED و ارتباط RS232 استاندارد با گزینه‌های USB، RS485، SNMP و Dry contact
قیمت
استعلام قیمت روز
ضمانت اصالت کالا خدمات پس از فروش ارسال به سراسر کشور
معرفی یو پی اس آنلاین EAST مدل EA900 (۱۰ تا ۲۰ کیلوولت‌آمپر)
سری EAST EA900 G4 10-20kVA یک یو‌پی‌اس آنلاین دبل کانورژن فرکانس بالا با ضریب توان خروجی 1 است که در ظرفیت‌های 10، 15 و 20kVA و در پیکربندی ورودی سه‌فاز/خروجی تک‌فاز (3:1) و تک‌فاز/تک‌فاز (1:1) عرضه می‌شود. راندمان آن در بار کامل ≥94% و در حالت ECO ≥98% است، زمان انتقال صفر دارد و تا 4 دستگاه قابل موازی شدن است. این سری برای اتاق‌های سرور، تجهیزات پزشکی و صنعتی و بارهای تک‌فاز حساس در ساختمان‌های دارای برق سه‌فاز مناسب است.
ویژگی‌های کلیدی سری EA900 10-20kVA
- تکنولوژی آنلاین دبل کانورژن فرکانس بالا
- کنترل DSP پیشرفته و تکنولوژی 3-level
- ضریب توان خروجی 1.0
- راندمان تا 95% و تا 98% در حالت ECO
- ورودی سه‌فاز / خروجی تک‌فاز (3:1) با محدوده ولتاژ ورودی وسیع
- قابلیت موازی‌سازی تا 4 دستگاه
- نمایشگر LCD + LED و ارتباط RS232 استاندارد با گزینه‌های USB، RS485، SNMP و Dry contact
مدل‌های این سری
EA9010 (3:1)، EA9015 (3:1)، EA9020 (3:1)
مشخصات فنی بر اساس دیتاشیت رسمی سازنده (EAST) است و ممکن است بسته به نسخه و نسل محصول تغییر کند.
خرید و مشاوره
ایستا آفاق انرژی این سری را همراه با مشاوره انتخاب ظرفیت، محاسبه باتری برای زمان بکاپ موردنیاز، نصب و راه‌اندازی و خدمات پس از فروش تأمین می‌کند. برای استعلام قیمت روز و موجودی، محصول را به سبد سفارش اضافه کنید یا با ما تماس بگیرید.
مشخصات فنی
| برند | EAST |
| سری / مدل | EA900 10-20kVA |
| مدل | |
|---|---|
| مدل‌ها | EA9010, EA9015, EA9020 (3:1 and 1:1 versions; S = standard, H = long time model) |
| ظرفیت | EA9010: 10 kVA / 10000 W | EA9015: 15 kVA / 15000 W | EA9020: 20 kVA / 20000 W |
| ورودی | |
| سیم‌بندی ورودی | Three-phase five-wire (3Φ + N + PE) (3:1 models) |
| ولتاژ نامی | 380 / 400 / 415 Vac (3:1 models) |
| محدوده ولتاژ ورودی | 190 ~ 305 Vac (linear derating between 50% and 100% load); 305 ~ 499 Vac (no derating) (3:1 models) |
| فرکانس نامی | 50 / 60 Hz (auto-sensing) |
| محدوده فرکانس | 40 ~ 70 Hz |
| ضریب توان | ≥ 0.99 |
| محدوده ولتاژ بای‌پس | - 40% ~ +15% (settable) |
| اعوجاج هارمونیک جریان ورودی (THDi) | ≤ 5% |
| خروجی | |
| سیم‌بندی خروجی | Single-phase three-wire (1Φ + N + PE) |
| ولتاژ خروجی | 208 (PF=0.9) / 220 / 230 / 240 Vac |
| تنظیم ولتاژ خروجی | ± 1% |
| فرکانس خروجی | Synchronized to bypass in mains mode; 50 / 60 Hz ± 0.1% Hz in battery mode |
| شکل موج | Sinusoidal |
| ضریب توان خروجی | 1 |
| اعوجاج هارمونیک ولتاژ خروجی (THDv) | ≤ 1% (linear load); ≤ 3% (non-linear load) |
| ضریب کرست | 3:1 |
| اضافه‌بار | 105% ~ 110% for 10 min, 110% ~ 125% for 1 min, 126% ~ 150% for 30 s |
| زمان انتقال | 0 ms |
| حفاظت‌ها | Short-circuit, output overload, overtemperature, battery low voltage, overvoltage / undervoltage and fan failure |
| حداکثر تعداد اتصال موازی | 4 |
| باتری | |
| ولتاژ DC باتری | 192 Vdc (192 ~ 240 Vdc settable) |
| تعداد باتری | 16 pcs (16 ~ 20 settable) |
| باتری داخلی (مدل استاندارد) | EA9010: 12 V / 9 Ah × 16 |
| جریان شارژ | Standard model: 1 A; Long time model: 5 A (default), 1 ~ 5 A settable; 10 A (optional) |
| زمان شارژ مجدد | Standard model: 90% capacity restored in 8 hours; Long time model: depend on the capacity of battery |
| راندمان | |
| راندمان | ≥ 94% at 100% load, max. 95% at 60% load, ≥ 98% in ECO mode |
| نمایشگر و ارتباطات | |
| نمایشگر | LCD + LED |
| ارتباطات | RS232 (standard), USB / RS485 / dry contacts / SNMP / battery temperature compensation (optional) |
| محیط کار | |
| دمای کار | 0℃ ~ 40℃ |
| دمای انبارش | -25℃ ~ 55℃ (without battery) |
| رطوبت نسبی | 0 ~ 95% (non-condensing) |
| ارتفاع از سطح دریا | ≤ 1000 m, derating 1% for each additional 100 m |
| درجه حفاظت IP | IP 20 |
| سطح نویز (در ۱ متری) | ≤ 58 dB |
| ابعاد و وزن | |
| ابعاد (W×D×H) mm | EA9010: 191 × 495 × 711 (S), 191 × 495 × 350 (H) | 191 × 495 × 515 (H) |
| ابعاد با بسته‌بندی (W×D×H) mm | EA9010: 310 × 685 × 941 (S), 318 × 617 × 475 (H) | 285 × 593 × 618 (H) |
| وزن خالص (kg) | EA9010: 64 (S), 18.5 (H) | 26.5 (H) |
| وزن ناخالص (kg) | EA9010: 72 (S), 20 (H) | 28 (H) |
